CAM350对比两份Gerber文件和图层对齐方法
摘要：CAM350比照两份Gerber文件和图层对齐办法…
CAM350是一款十分专业的PCB电路设想软件，在国内外的SMT行业主要用于查看GerBer文件，丈量、比照、转换等。
CAM350 就是把layout工程师设计出来的线路板，经客户以电脑资料的方式给线路板厂，然后板厂根据该厂里的机器设备能力和生产能力，利用CAM软件（genesis2000,cam350,ucam,v2001等）将客户提供的原始资料根据该厂的生产能力修正后，为生产的各工序提供某些生产工具（比如菲林、钻带、钢网等），以方便工厂能生产符合客户要求的线路板，主要就是辅助制造作用。
CAM350比照两份Gerber文件和图层对齐办法：

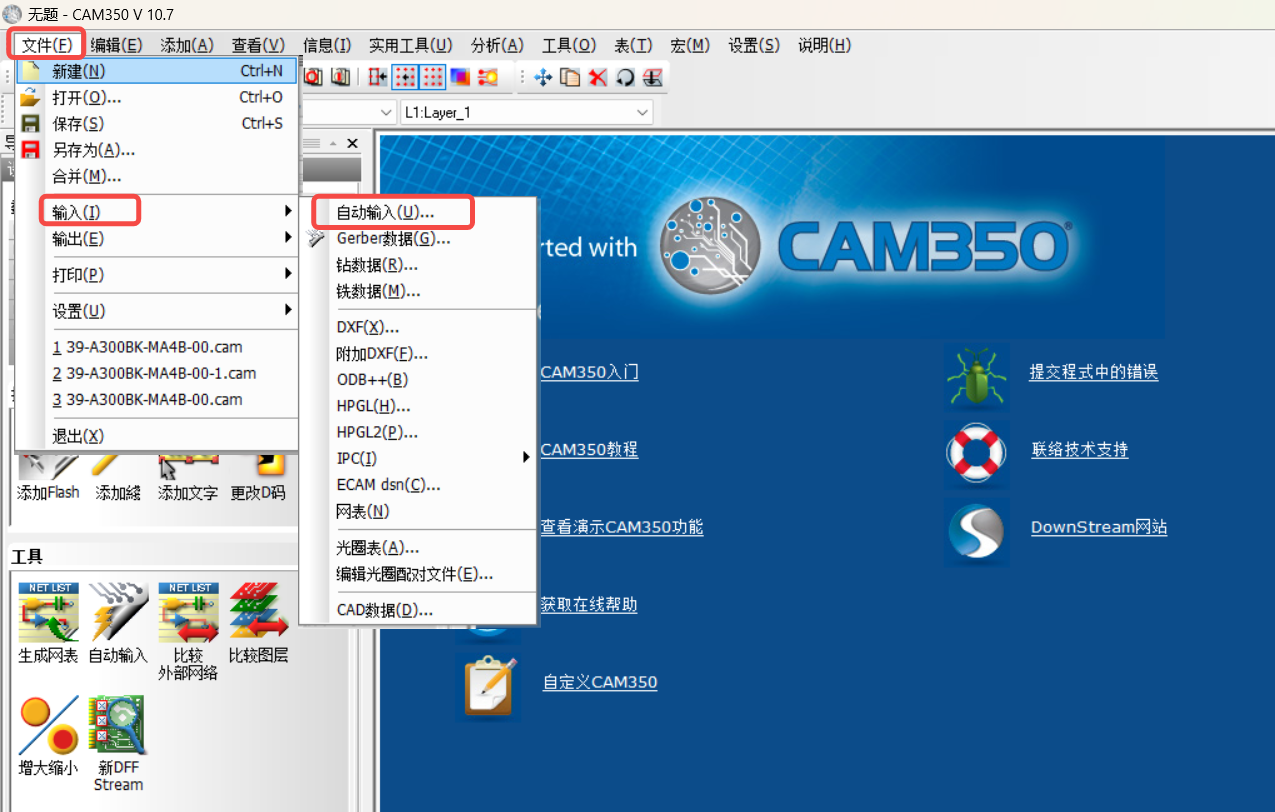

使用CAM350对比AD等各种软件生成的gerber文件和cadence生成的gerber文件，打开cam350选择文件——输入——自动输入

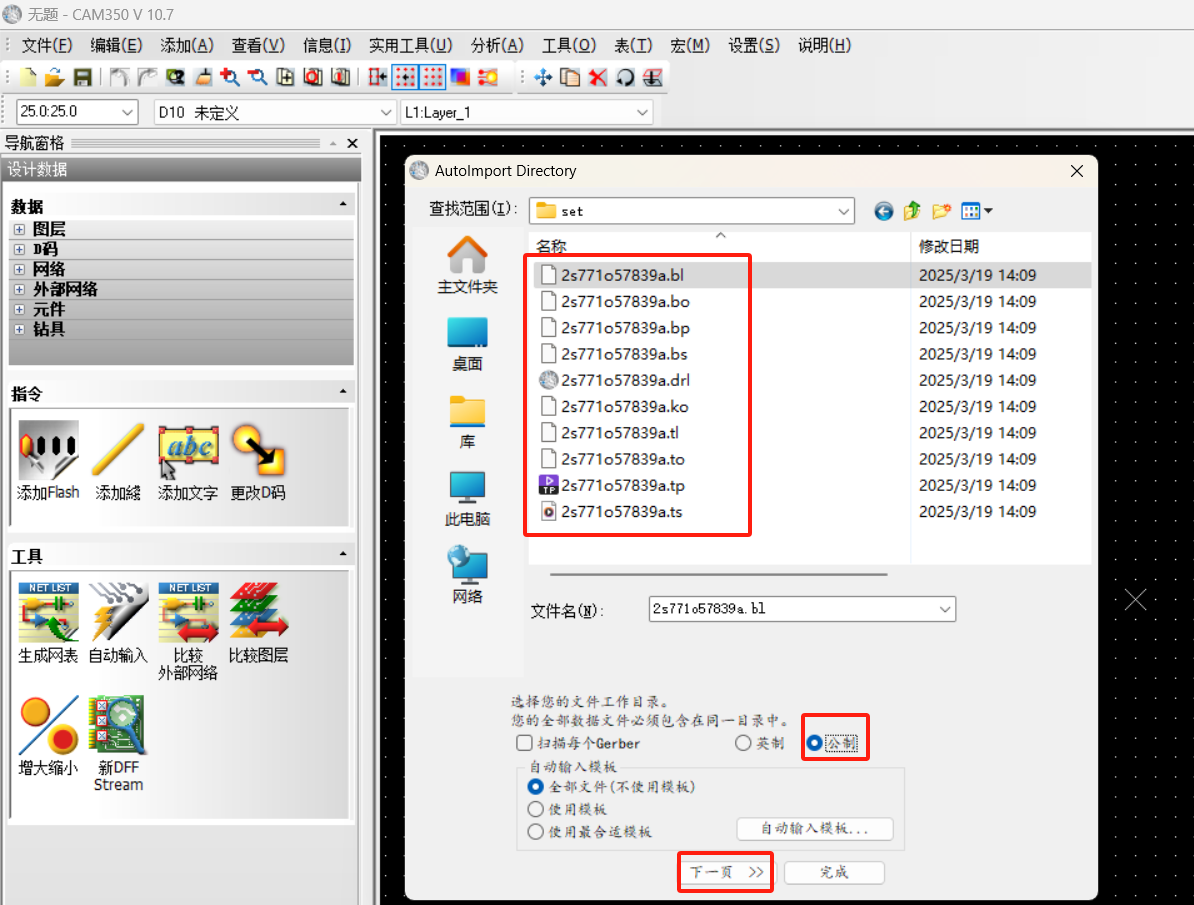

打开自动导入窗口。找到geber文件夹打开（窗口内能够看到geber文件），选择任意文件，选择公制，点击下一步

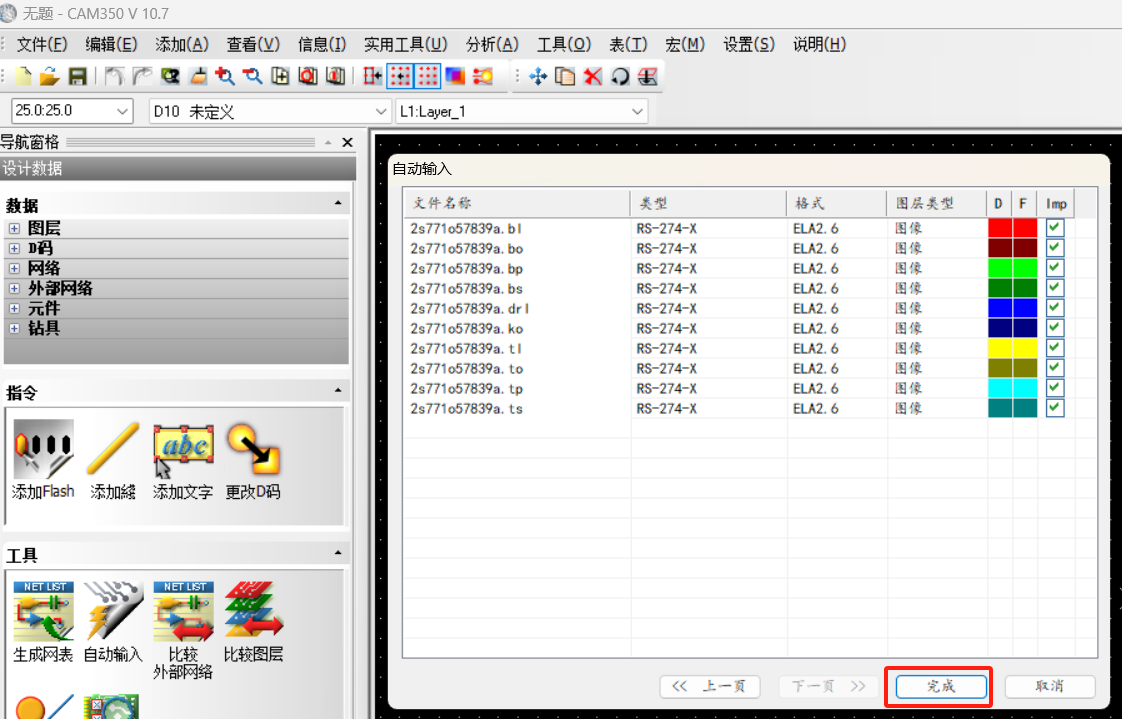

确认导入的图层，点击完成；

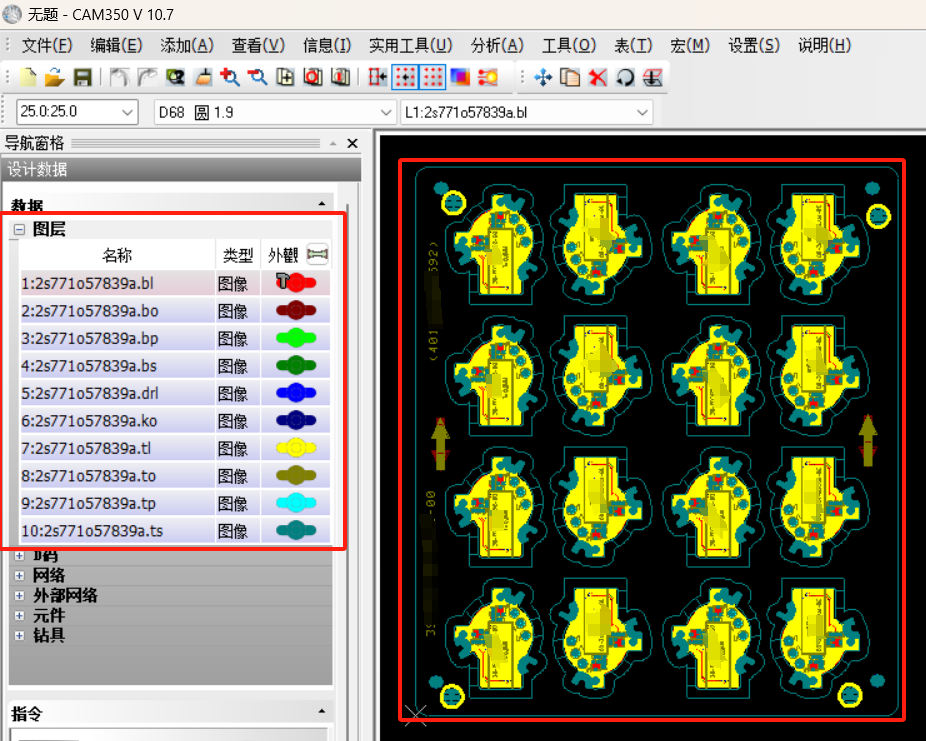

在软件中，能够查看电路板的每一个层，双击能够切换到指定的层。

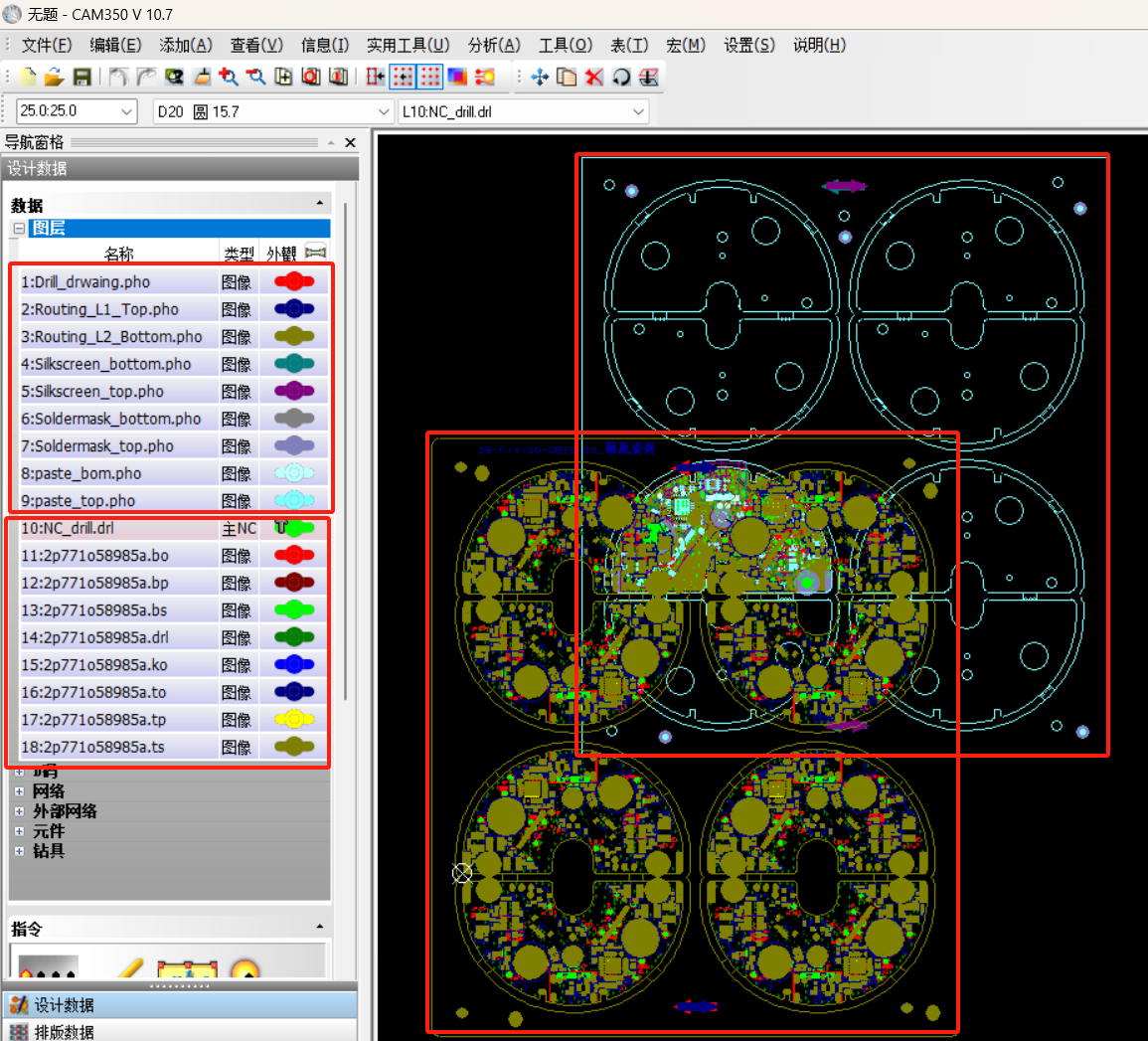

导入二份文件Gerber文件

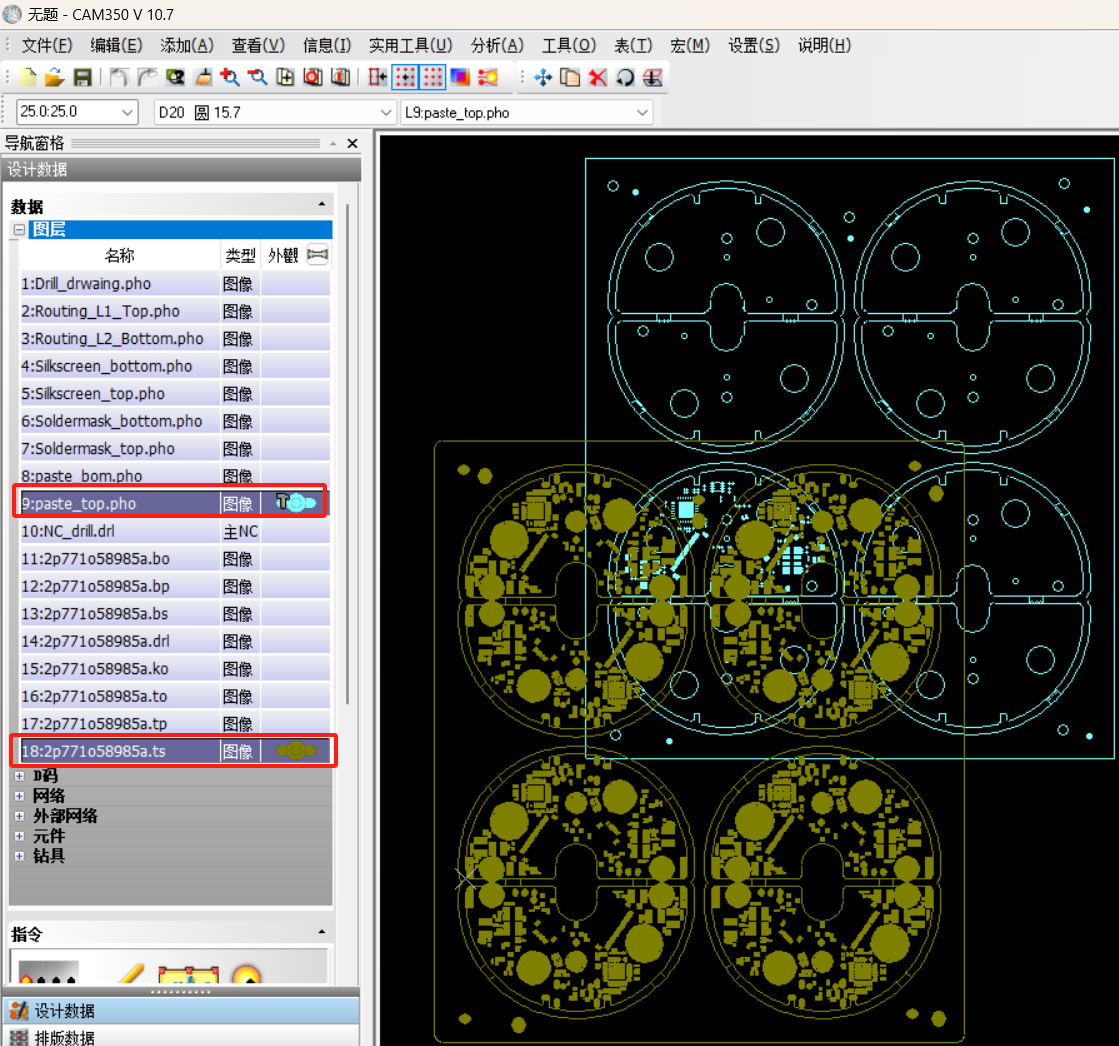

选择二份GerBer文件的同一层

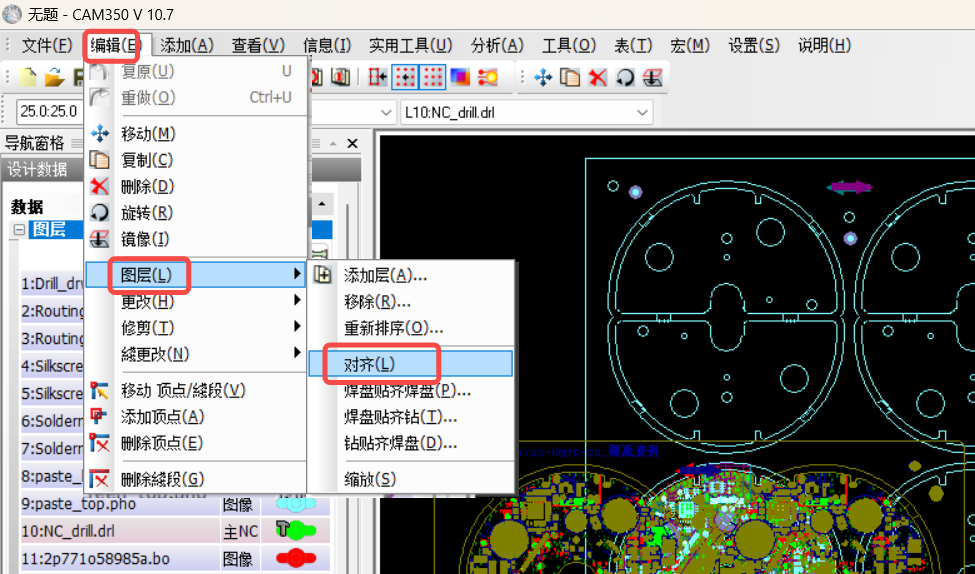

选择编辑--图层--对齐

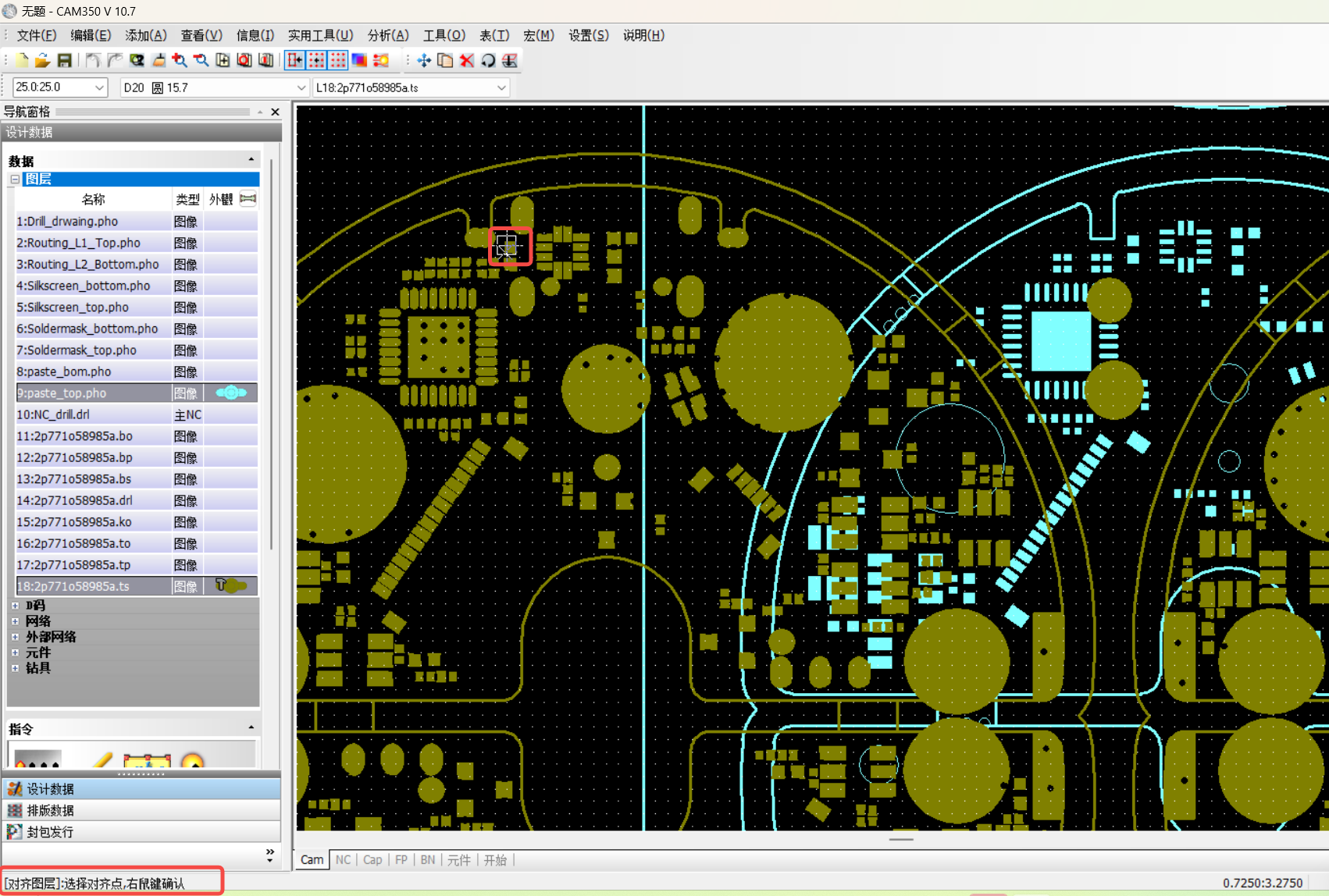

选择第一个图层的对齐点后（一般选相同的焊盘），左键点击焊盘点，再点右键确认

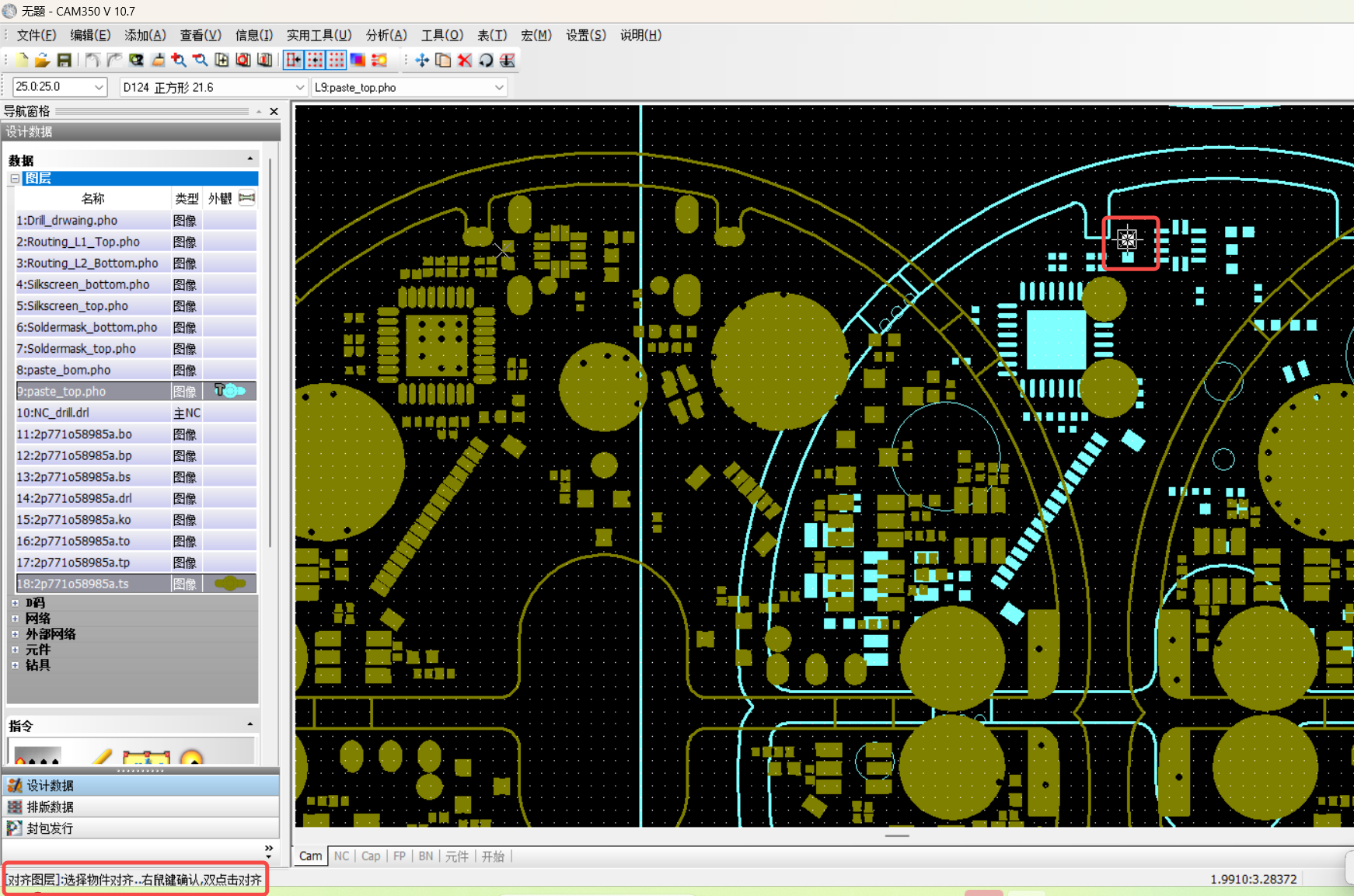

然后再点击第二个图层的对齐点（选相同的焊盘），左键点击后，快速双击右键二下

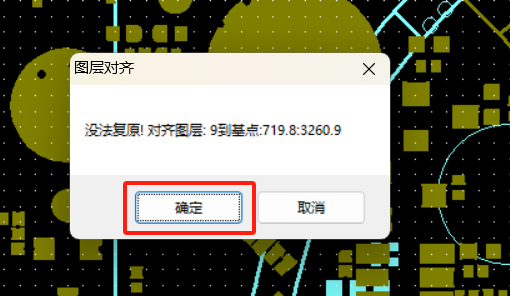

弹出如下窗口，点确定

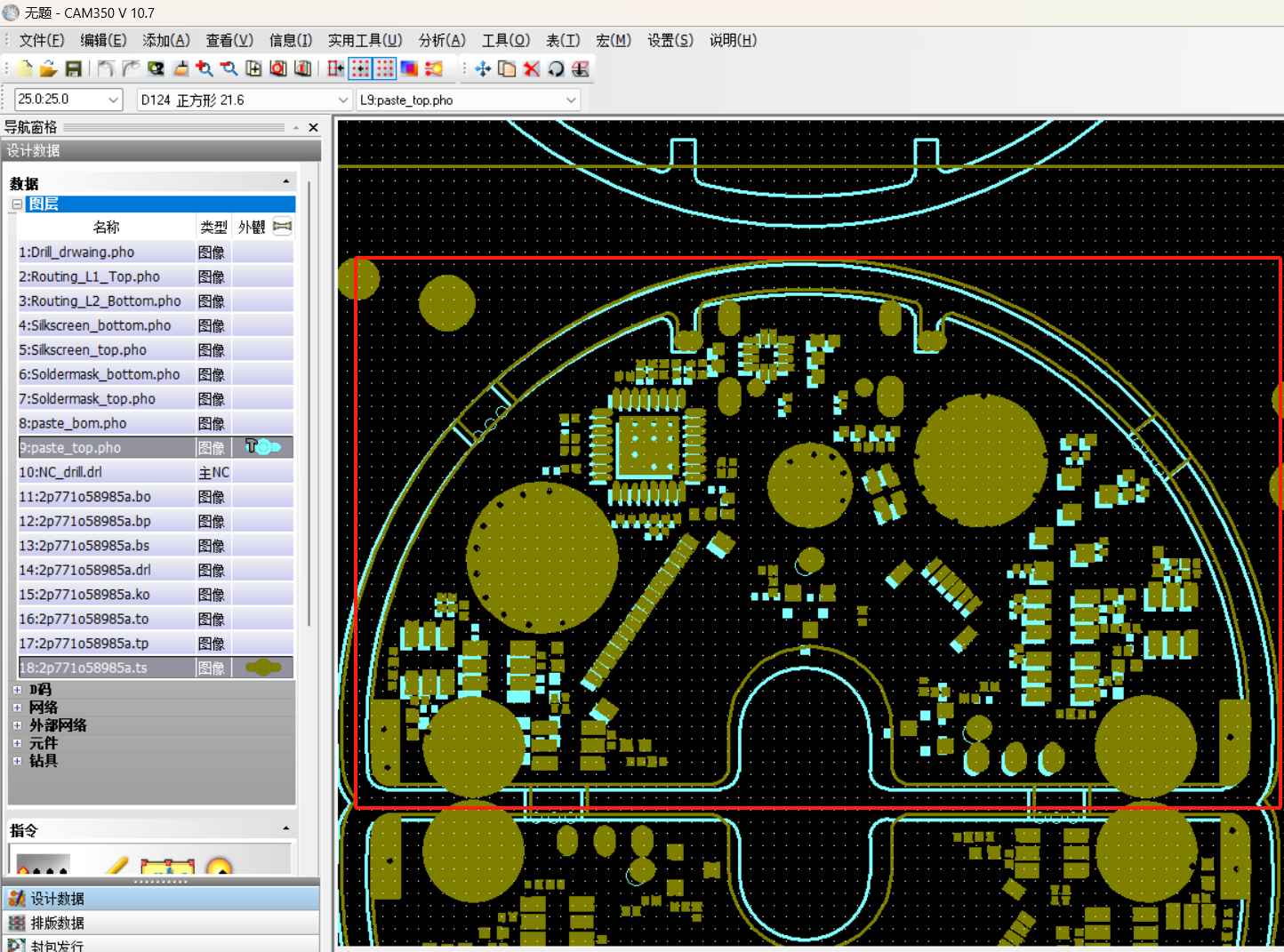

两个图层就对齐了。
可以更改图层的颜色进行确认差异点了。
