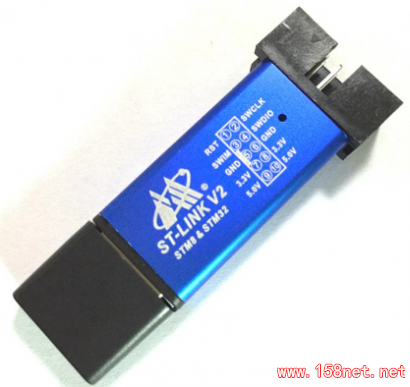

ST-LINK/V2是一款可以在线仿真以及下载STM8和STM32的开发工具， 其主要功能及性能如下：
编程功能：可烧写FLASH ROM、EEPROM、AFR等。
仿真功能：支持全速运行、单步调试、断点调试等各种调试方法， 可查看IO状态， 变量数据等等。
仿真性能：采用USB2.0接口进行仿真调试， 单步调试， 断点调试， 反应速度快！
编程性能：采用USB2.0接口， 进行SWIM / JTAG / SWD下载， 下载速度快！
ST-LINK/V2与目标板的连接接口采用指定的SWIM标准接口和JTAG / SWD标准接口。
ST-LINK/V2固件可通过官网更新， 后期ST还将会推出更多STM8和STM32的型号， 亦会将新的器件型号添加入STVD的器件支持列表， 当您在未来开发中需要使用最新的型号， 升级STVD， 升级固件程序， 就可以支持新的型号。
ST-LINK V2 ST 官方网站：
LED状态说明
闪烁红色：ST-LINK/V2连接到计算机后， 第一次USB枚举过程
红色：ST-LINK/V2与计算机已建立连接
闪烁绿色/红色：目标板和计算机在进行数据交换
绿色：通讯完成
橙色（红色+绿色）：通讯失败
-------------------------------------------------------------------------------------------------------------------------------------------------------------
ST-Link SWIM & JTAG/SWD接口
-------------------------------------------------------------------------------------------------------------------------------------------------------------
STM8的SWIM接口只需要4根连接线， 所以ST-LINK/V2连接至STM8目标板时需要注意连接位置。
下面是ST-Link/V2 SWIM接口定义：
| 仿真器端口 | 连接目标板 | 功能 |
|---|---|---|
| 1. VDD | MCU VCC | 连接STM8目标板的电源VCC |
| 2. DATA | MCU SWIM pin | 连接STM8目标板的SWIM PIN |
| 3. GND | GND | 连接STM8目标板的电源GND |
| 4. RESET | MCU RESET pin | 连接STM8目标板的RESET PIN |
下面是ST-Link/V2 SWIM标准的接口排列：
ST-Link/V2 SWIM指定的标准接口：
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
STM32的JTAG / SWD接口是通过20PIN连接线连接目标板， 所以ST-LINK/V2连接至STM32目标板时需要注意连接方向。

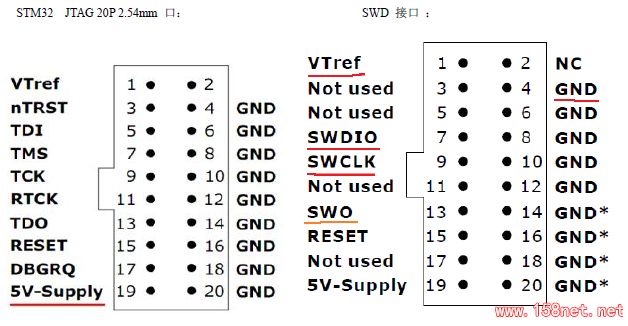

下面为ST-Link/V2 JTAG/SWD接口定义：
| 仿真器端口 | 连接目标板 | 功能 |
|---|---|---|
| 1. TVCC | MCU电源VCC | 连接STM32目标板的电源VCC |
| 2. TVCC | MCU电源VCC | 连接STM32目标板的电源VCC |
| 3. TRST | GND | GROUND |
| 4. UART-RX | GND | GROUND |
| 5. TDI | TDI | 连接STM32的JTAG TDI |
| 6. UART-TX | GND | GROUND |
| 7. TMS, SWIO | TMS, SWIO | 连接STM32的JTAG的TMS, SWD的SW IO |
| 8. BOOT0 | GND | GROUND |
| 9. TCK, SWCLK | TCK, SWCLK | 连接STM32的JTAG的TCK, SWD的SW CLK |
| 10. SWIM | GND | GROUND |
| 11. NC | NC | Unused |
| 12. GND | GND | GROUND |
| 13. TDO | TDO | 连接STM32的JTAG TDO |
| 14. SWIM-RST | GND | GROUND |
| 15. STM32-RESET | RESET | 连接STM32目标板的RESET端口 |
| 16. KEY | NC | GROUND |
| 17. NC | NC | Unused |
| 18. GND | GND | GROUND |
| 19. VDD | NC | VDD (3.3V) |
| 20. GND | GND | GROUND |

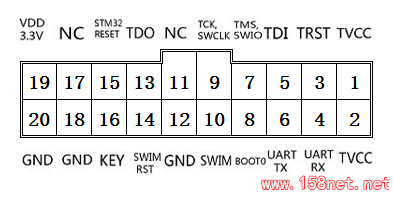

下面就是ST-Link/V2 JTAG/SWD标准的接口排列图：
ST-Link SWIM & JTAG/SWD标准接口图：
ST-Link/V2资料下载地址：
[pp] 链接：http://pan.baidu.com/s/1nu6FjxJ 密码：35fz [/pp]
