CAM350是一款十分专业的PCB电路设想软件，不外国内在SMT行业次要用于查看GerBer文件，丈量、比照、转换等。
它能够任由用户们将PCB线路板设想图转换为详细造造工艺的造造阐发东西软件，用户们操纵那款软件能够很好的完成从PCB设想到PCB加工造造的完好工做流程。 CAM350破解版还拥有强大的设想才能，而且内置范畴普遍的输入和输出才能，能够主动识别各类GERBER文件和CAM文档，还与其他的CAD软件兼容，能够导入其他CAD文件，撑持导入PowerPCBh和Boardstation等CAD数据.
一、常用快速键
翻开菜单后能够看见菜单英文下面的某一个字母下有一个横线，ALT+横线对应的字母就是那个号令的快速键
1、ALT+F-->N 翻开新软件
2、ALT+F-->O 翻开文件（PCB）
3、ALT+F-->S 保留
4、ALT+F-->A 另存为
5、ALT+F-->M 两个文件合并，用做比照用
6、ALT+F-->I+U 输入GERBER文件
7、ALT+F-->I+G 分层输入GERBER文件
8、ALT+F-->E+G 与输入文件相反，即输出响应的文件
9、ALT+F-->I+R 输入钻带
10、ALT+F-->E+R 输出钻带
11、ALT+F-->I+M 输入锣带
12、ALT+F-->E+M 输出锣带
13、ALT+F-->P+P 打印
14、ALT+E-->L+S 加大字体
15、ALT+E-->M 挪动
16、ALT+E-->D 删除
17、ALT+E-->I 做镜HORIZONTAL
18、ALT+E-->L+A 增加层，翻开别的一层
19、ALT+E-->A 增加顶点
20、ALT+E-->C 拷贝
21、ALT+E-->R 扭转
22、ALT+E-->E 删除顶点
23、ALT+E-->G 删除某一段，某一节
24、ALT+E-->L+L 相对点对位
25、ALT+E-->L+R 删除层，移开层
26、ALT+E-->L+O 从头排序
27、ALT+E-->H+D 改动线粗（改动D码的大小）
28、ALT+E-->H+T+T 改动字体
29、ALT+E-->H+I 合并钻孔
30、ALT+E-->H+E+L/+W 打散/恢复
31、ALT+E-->H+E+P 打散输入的钻孔，锣带材料
32、ALT+E-->H+S 打散弧度
33、ALT+E-->H+O+D 定零点
34、ALT+E-->T+L 离隔删除，删除指定部门
35、ALT+E-->J 毗连线，使之成为一个整体
36、ALT+E-->V 拖动（成弧度）即肆意点
37、ALT+E-->E 删除更高点（角度处） 38、ALT+A-->F 加实心圆，即加焊盘
39、ALT+A-->L 画线
40、ALT+A-->R 画矩形
41、ALT+A-->P 主动填充
42、ALT+A-->X 书写，写文字
43、ALT+A-->A+C 画实心圆，即两点定圆
44、ALT+A-->A+2 两点定弧
45、ALT+A-->A+3 三点定弧
46、ALT+A-->W 加金属丝18
47、ALT+I-->R+D 查看线守宽，层D码构成部门
48、ALT+I-->R+R/N 查看钻孔材料/记D码
49、ALT+I-->R+N 查看网表材料
50、ALT+I-->S 查看情况
51、ALT+U-->C D码定义把某种图形定义一个D码
52、ALT+U-->D+A 主动转换
53、ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）
54、ALT+U-->N 连网（一般连网那后做DRC后才可显示检测材料）
55、ALT+U-->L+R 切除独立的焊盘
56、ALT+U-->L+I 切除多余的焊盘
57、ALT+U-->I+T 钻孔编纂表—复造到外形层
58、ALT+U-->I+R 优化钻孔
59、ALT+U-->I+A 添加钻孔
60、ALT+U-->I+G 转为钻孔
61、ALT+N-->R 做DRC（帮忙查抄线距、线宽等）
62、ALT+T-->A 输入D码大小，D码表
63、ALT+T-->L层表，定义层的性量，名称
64、ALT+S-->U 公，英造转换
65、ALT+S-->T 字体设置
66、ALT+S-->O 察看设置
67、ALT+S-->A打散时的弧度设置
68、ALT+N-->O测铜面积(参数选择为1mil，一般需连网之后再停止丈量)
69、ALT+I -->M+P 丈量间隔
二、利用办法
若何在软件中查看gerber文件？

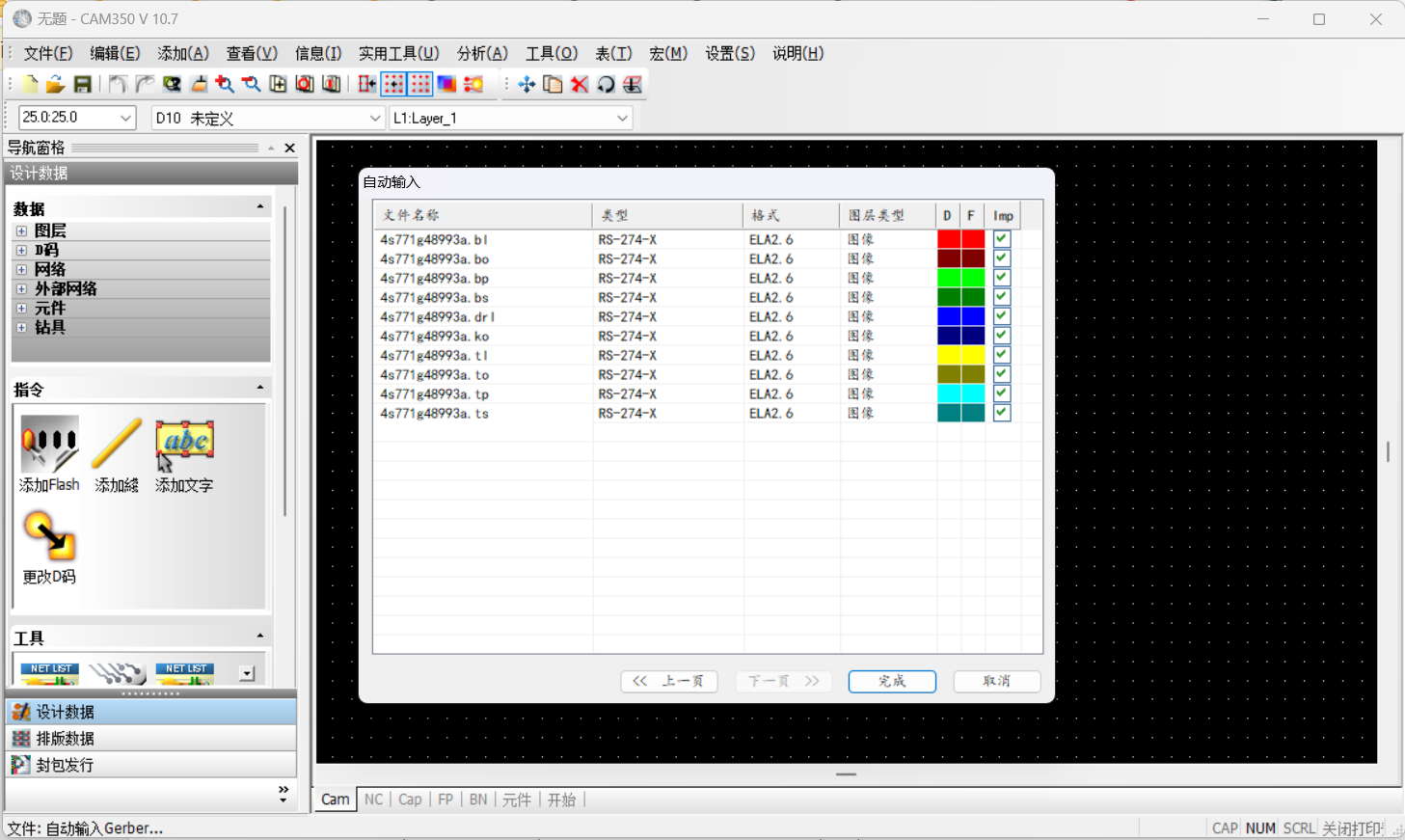

双击桌面快速体例，启动软件，导入geber文件。
文件——I导入——U主动导入，翻开主动导入窗口。 找到geber文件，在右面窗口能够到geber文件。
选好后，点下一步，能够看到主动导入的geber文件列表。

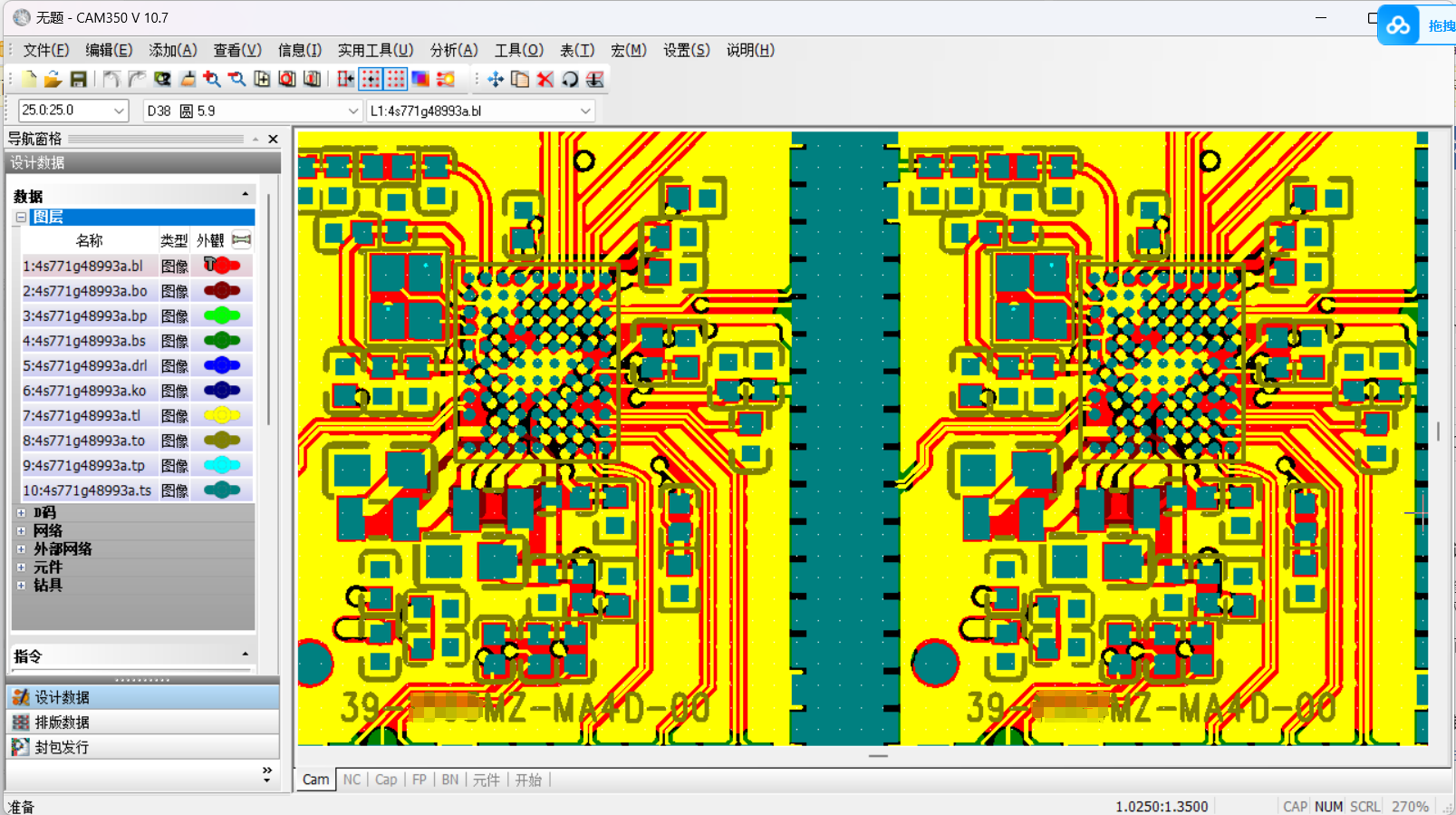

点完成后，起头导入geber文件，导入完成后在主界面窗口能够看到PCB邦畿。
三、Gerber文件各层含义
在软件中，能够查看电路板的每一个层，双击能够切换到指定的层。
附上Gerber文件各层的暗示：
GTL---toplayer 顶层
GBL---bottomlayer 底层
GTO---TopOverlay 顶层丝印层
GBO---Bottomlayer 底层丝印层
GTP---TopPaste 顶层表贴(做激光模板用)
GBP---BottomPaste 底层表贴
GTS---Topsolder 顶层阻焊(也叫防锡层/绿油,负片)
GBS---BottomSolder 底层阻焊
G1---Midlayer1 内部走线层1
G2---Midayerr2 内部走线层2
GP1---InternalPlane1 内平面1(负片)
GP2---InternalPlane2 内平面2(负片)
GM1---Mechanical1 机械层1
GM2---Mechanical2 机械层2
GKO---KeepOuter 制止布线层
GG1---DrillGuide 钻孔引导层
GD1---DrillDrawing 钻孔图层
GPT---Top pad Master 顶层主焊盘
GPB---Bottom pad Master 底层主焊盘
